Выбор электропривода для дымового клапана

При проектировании систем противопожарной защиты наиболее важным узлом является исполнительный механизм – электропривод дымоудаления. Ошибка в расчете крутящего момента или неверный выбор типа возврата может привести к блокировке клапана в момент задымления. Поэтому при покупке привода необходимо учитывать технические критерии, опираясь на требования ГОСТ и специфику эксплуатации на объектах разного назначения.

Что такое дымовой клапан?

Это «умная» форточка в системе противодымной вентиляции здания, которая в обычном состоянии закрыта, а при пожаре открывается, чтобы выпустить ядовитый дым и продукты горения. Это один из главных элементов системы противопожарной защиты. Его главная задача – очистить пути эвакуации (коридоры, лестницы), чтобы люди могли безопасно покинуть здание, а пожарные – зайти внутрь.

Дымовой клапан устанавливается в проемах шахт дымоудаления. В нормальных условиях его заслонка плотно закрыта. Как только срабатывает пожарная сигнализация:

1. Сигнал поступает на электропривод клапана.
2. Заслонка открывается.
3. Мощные вентиляторы вытяжки начинают «высасывать» дым из помещения через открытый клапан на улицу.

Надежность дымового клапана определяется его способностью сохранять целостность под воздействием жара и обеспечивать максимальную герметичность. Важно, чтобы заслонка не деформировалась в огне и не пропускала токсичные продукты горения в шахту вентиляции.

Конструкция

Устройство дымового клапана довольно простое, но каждый элемент рассчитан на работу в экстремальных условиях. По сути, это прочная стальная «рамка» с подвижной дверцей, которая управляется дистанционно.

Дымовой клапан состоит из таких элементов:

1. Корпус. Металлический короб (обычно из оцинкованной или углеродистой стали), который встраивается в стену шахты или в разрез воздуховода.
2. Заслонка. Подвижная часть, которая перекрывает путь воздуху. Внутри находится огнестойкий теплоизолятор, чтобы она не прогорела и не деформировалась от жара.

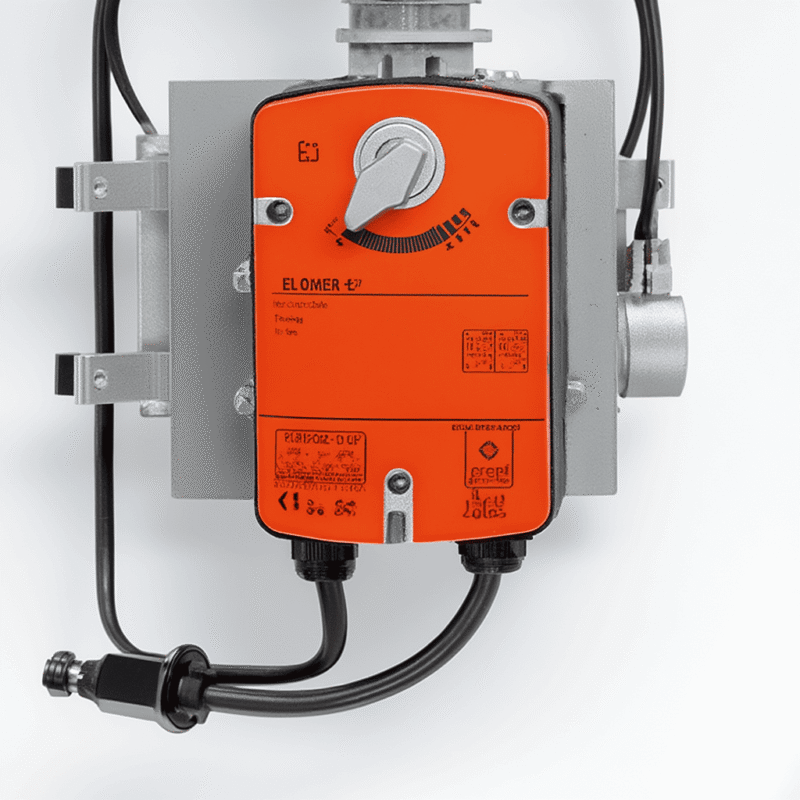

3. Электропривод. Это механизм, который по сигналу пожарной тревоги поворачивает заслонку. Он крепится снаружи или внутри корпуса.
4. Уплотнители. Специальные терморасширяющиеся ленты по периметру заслонки. При нагреве они увеличиваются в объеме и намертво герметизируют щели, чтобы даже тонкая струйка дыма не прошла сквозь закрытый клапан.
5. Смотровое окошко. Позволяет визуально проверить состояние заслонки и привода при техобслуживании.

Все эти элементы работают в связке, превращая обычную заслонку в надежный барьер, способный выдержать натиск огня.

Разновидности клапанов дымоудаления

Клапаны дымоудаления различаются по нескольким ключевым признакам, которые определяют, где и как они будут установлены:

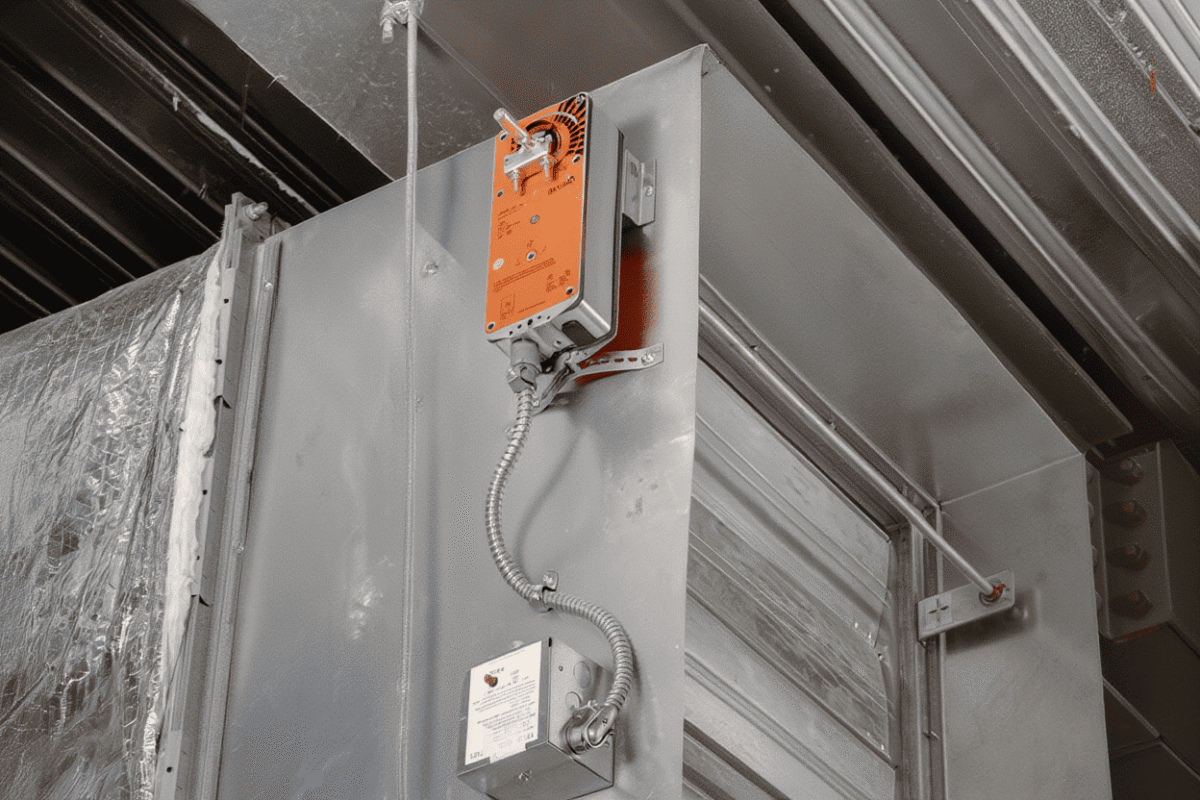

1. По типу исполнения. Бывают стеновые и канальные. Первые имеют один фланец и устанавливаются непосредственно в проем дымовой шахты. У них нет вылета заслонки за пределы корпуса с одной стороны, чтобы она не упиралась в заднюю стенку шахты. Канальные имеют два фланца и встраиваются прямо в сеть воздуховодов. По виду напоминают обычный отрезок вентиляционной трубы с механизмом внутри.
2. По способу управления. В электромагнитных устройствах заслонка удерживается в закрытом состоянии пружиной и защелкой, а открывается при подаче импульса на магнит. Чтобы закрыть его обратно, нужно вернуть заслонку вручную. В электромеханических моделях привод постоянно держит пружину взведенной. Если пропадает питание или приходит сигнал тревоги, пружина сама распахивает клапан. Реверсивные устройства работают только от мотора в обе стороны.
3. По климатическому исполнению. Обычные клапаны предназначены для эксплуатации внутри отапливаемых помещений. Морозостойкие – оснащены подогревом (ТЭНами), чтобы заслонка не примерзла к корпусу в неотапливаемых зонах или на наружных стенах. Взрывозащищенные устройства устанавливают производствах с опасной средой, где искра от электропривода недопустима.

Вид устройства подбирается под конкретный проект: например, в жилых домах чаще ставят стеновые клапаны, а в торговых центрах – канальные.

Управление дымовыми клапанами

Работа механизма должна быть надежной, так как в случае пожара есть всего один шанс сработать правильно.

Три основных способа управления дымовыми клапанами:

1. Автоматическое. Это основной режим. Система пожарной сигнализации обнаруживает задымление и передает сигнал на шкаф управления противодымной вентиляцией. Он мгновенно подает питание на электроприводы клапанов, и те открываются.
2. Дистанционное. Осуществляется дежурным персоналом с пульта управления в диспетчерской. Если автоматика по какой-то причине не сработала, диспетчер может принудительно открыть конкретный клапан или целую зону, нажав кнопку на панели.
3. Ручное. Возле каждого клапана или в определенных точках устанавливаются тревожные кнопки. Разбив защитное стекло и нажав такую кнопку, человек запускает процесс открытия клапана вручную.

Алгоритм работы системы представляет собой строго последовательную цепочку: сначала датчики фиксируют задымление (детекция), затем приемно-контрольный прибор (ППКП) обрабатывает этот сигнал и переходит в режим «Пожар», после чего активируется стадия исполнения, при которой шкаф управления (ШУПВ) подает питание на электроприводы клапанов дымоудаления именно в той зоне, где возникла угроза.

В зависимости от типа установленного электропривода, способы передачи команд реализуются по-разному:

1. Электромеханическое управление. Шкаф подает ток на одну обмотку двигателя для открытия и на другую – для закрытия. Это самая надежная схема, так как мотор работает принудительно в обе стороны.
2. Пружинный возврат. Шкаф постоянно держит привод под напряжением (клапан закрыт). Как только питание снимается (по сигналу тревоги или из-за обрыва кабеля), взведенная пружина мгновенно распахивает заслонку. Это принцип «безопасности при отказе».
3. Электромагнитный импульс. Самый простой вариант. Подается кратковременный мощный импульс тока, который «выбивает» защелку, и заслонка откидывается под действием механической пружины.

Управление считается неполным без системы мониторинга, которая реализуется через встроенные микропереключатели (концевики). Они позволяют шкафу управления непрерывно контролировать целостность кабельных линий на предмет обрыва или замыкания и выводить на диспетчерский пульт световую индикацию текущего статуса: «норма» при закрытом клапане, «тревога» при его открытии или «авария» в случае неполного срабатывания заслонки.

Согласно государственным стандартам, линии связи для управления дымовыми клапанами должны обладать высокой устойчивостью к термическому воздействию и жесткой логикой приоритетов. Для этого применяются исключительно огнестойкие кабели (типа FRLS), способные передавать сигнал в условиях прямого воздействия огня, а сама система настраивается так, чтобы команда от автоматики пожаротушения имела приоритет над любыми сигналами общеобменной вентиляции.

Как выбрать электропривод?

Первое, с чем нужно определиться, исходя из проекта – тип привода по принципу работы. Здесь возможны три варианта:

1. Реверсивные (без пружины). Самый популярный вариант для дымоудаления. Заслонка перемещается из положения «Закрыто» в «Открыто» и обратно только при помощи мотора. Это исключает случайные срабатывания при скачках напряжения.
2. С возвратной пружиной. Используются реже, в основном в огнезадерживающих клапанах. Пружина держит клапан закрытым (или открытым) при потере питания.
3. Электромагнитные. Бюджетный вариант. Открываются мгновенно «отщелкиванием», но требуют ручного взвода заслонки обратно.

Следующим важным параметром является крутящий момент. Мощность привода должна прямо соответствовать площади заслонки: для компактных клапанов достаточно усилия в 5–10 Нм, тогда как для крупногабаритных шахт требуются мощные устройства на 15–30 Нм. Лучше закладывать запас мощности около 20%, чтобы механизм не заклинило из-за термического расширения металла во время пожара.

Также необходимо согласовать напряжение питания (стандартные 230 В или безопасные 24 В) с характеристиками шкафа управления и убедиться в наличии встроенных концевых выключателей. Эти датчики позволяют автоматике подтвердить, что клапан действительно открылся, и передать сигнал на пульт диспетчера. В итоге, качественный привод должен не только подходить по размерам, но и иметь сертификат соответствия нормам пожарной безопасности.

Выбор электропривода для противопожарного клапана – ответственность за работоспособность всей системы безопасности в критический момент. Правильный тип устройства, расчет крутящего момента с запасом и соблюдение норм подключения гарантируют, что автоматика сработает безотказно, обеспечивая эффективное удаление дыма и сохраняя жизни людей при эвакуации.
