Виды и особенности воздуховодов
Для циркуляции свежего воздуха в зданиях требуется правильно устроенная вентиляционная система. У нее сложная организация, состоящая из нескольких частей. Ключевые элементы — воздуховоды. Сейчас выпускают разные модели, отличающиеся по материалу изготовления и устройству. Каждая группа имеет свою спецификацию, о которой полезно знать.
Что такое воздуховод
Воздуховод — это часть вентиляции, отвечающая за беспрепятственное движение воздушных потоков и их циркуляцию внутри. Выводит их, когда они отработаны. Вентиляционные трубы отличаются конструкционно, по разным параметрам. Например, по характеристикам и материалам.
Они — обязательный элемент вентиляционных систем в многоквартирных домах, промышленных и коммерческих постройках. Монтируются и в зданиях общественного назначения. Обычно приходится применять сразу несколько вариантов систем. Получается ветвистая и сложная сеть. Ее масштабы зависят от особенностей здания.
Кратко выделяются такие характеристики воздуховодов:
- Функции — обеспечение воздухообмена, вытяжка, приток, распределение воздушных потоков.
- Материалы — оцинкованная или нержавеющая сталь, пластик, алюминий и текстиль.
- Форма сечения — круглая, прямоугольная, квадратная или эллиптическая.
Маршрут прокладки системы устроен так, чтобы обеспечить приток и вытяжку ко всем зонам. Предварительно создается проект, в котором учитывают все нюансы.
Основные виды
Есть несколько классификаций воздуховодов. Первая основана на его формах. Есть такие типы:

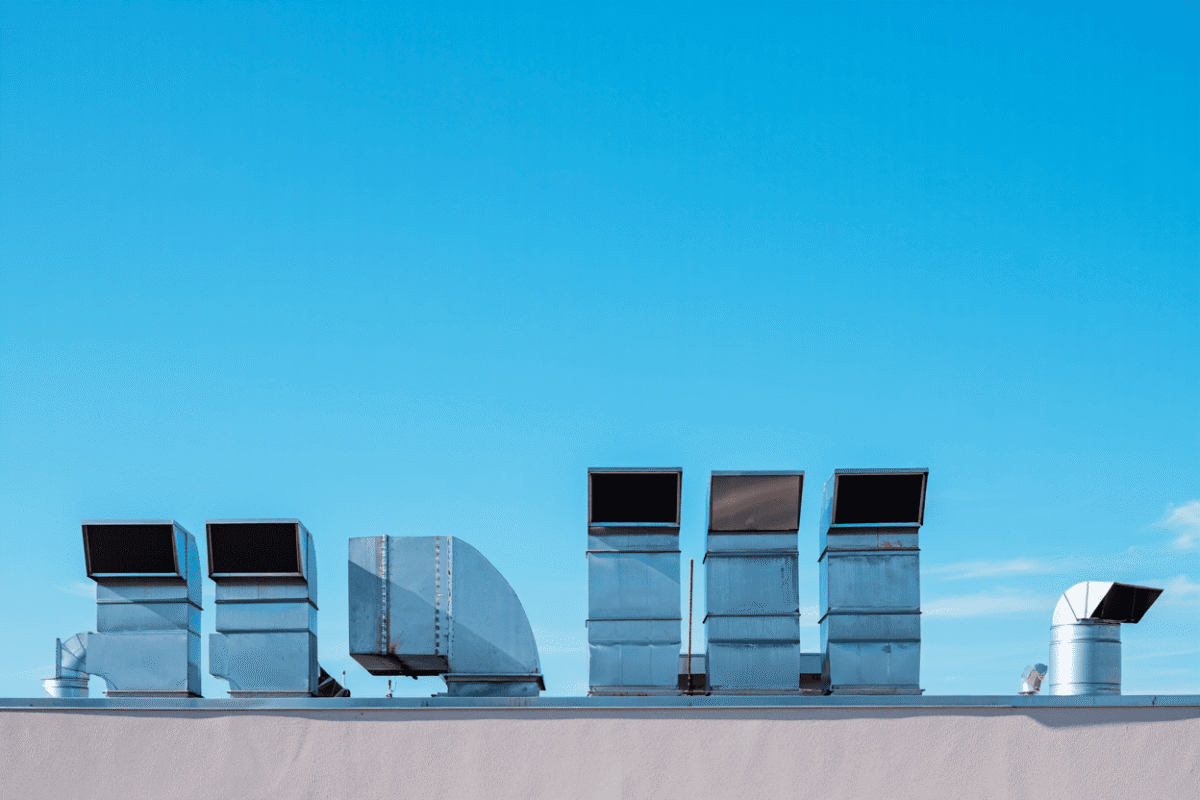

- Прямоугольные. Применяются в промышленных, производственных и бытовых целях. Они небольшого размера и пропускают большие объемы воздуха.

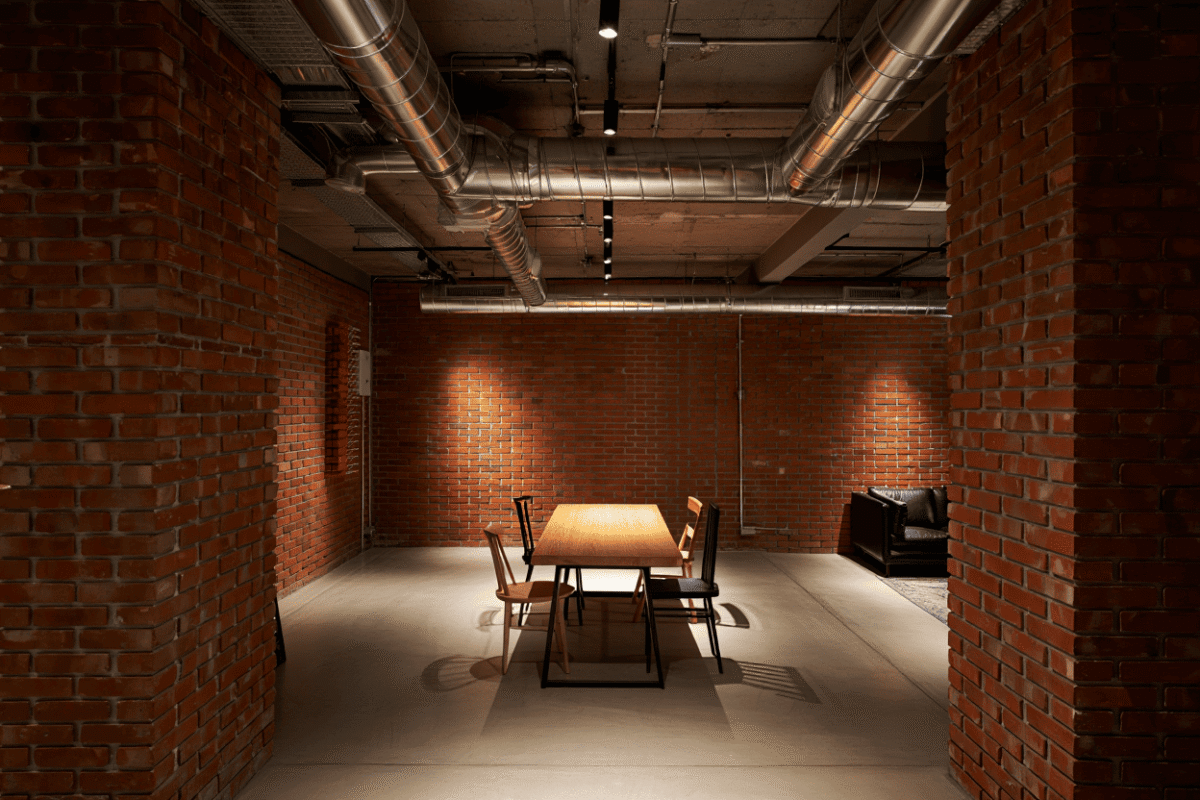

- Круглые. Самый распространенный тип. Такие воздуховоды просты в монтаже. Они не требуют мощной теплоизоляции. Модели, изготовленные из пластика, характеризуются небольшим диаметром. Это облегчает установку.
- Овальные. Нечто среднее между первым и вторым типом. Практически не нуждаются в изоляции. Пропускают больше воздуха, чем круглые разновидности.
Еще имеется классификация, основанная на материалах воздуховодов:
- Жесткие. Обычно выполнены из стали и цинка. Используются преимущественно в промышленных зданиях. В жилых практически не встречаются. Они очень прочные и стойкие к негативным воздействиям. Основной минус — недостаток звукоизоляции. Ее придется повышать глушителями.
- Полужесткие каналы. Это нечто промежуточное между жесткими и гибкими конструкциями. Эластичные и крепкие, не боятся негативных воздействий. Стоимость у них ниже, чем у жестких. В монтаже они проще. Но если их растянуть, они не сожмутся и не вернут прежнюю форму.
- Гибкие. Изготавливают из фольги из алюминия. Толщина материала — от 45 до 70 микронов. Для армирования используют стальную проволоку. В изделиях допускается пластик — зачастую как фурнитура и прочие элементы.
Еще устройства бывают круглыми и прямоугольными. Первые дешевле. Они равномернее распределяют потоки воздуха, поэтому турбулентность наблюдается реже. Соответственно, уровень шума будет ниже. Они проще в очистке.
Прямоугольные воздуховоды позволяют удобно организовать пространство. Они органично встраиваются в любые помещения, даже если потолки низкие.
Общие требования к воздуховоду
Воздуховоды должны обеспечивать воздухообмен и быть герметичными. К ним предъявляется следующий перечень требований:
- Высокая прочность. Поэтому должны использоваться материалы, стойкие к коррозии и перепадам температур, негативному воздействию в целом. Всегда негорючие.
- Герметичность. Соединения и швы должны обеспечивать качественную тягу, не допуская утечек или смешения воздуха.
- Аэродинамика. Внутренняя поверхность должна быть гладкой. Это снижает аэродинамический шум (допустимый уровень 25-35 дБ) и сопротивление.
- Теплоизоляция. Защищают от образования конденсата. Особенно эта характеристика важна для помещений, в которых нет отопления.
- Удобство монтажа и обслуживания. Конструкция должна быть легкой, небольшой, иметь отверстия для осмотра и ремонта.
Важно соответствие пожарным и санитарно-гигиеническим нормам. Недопустимо выделение вредных веществ во время эксплуатации.
Особенности монтажа
Установка каналов вентиляции предполагает минимум соединений. Первый способ установки — фланцевый. Детали с фланцами, находящиеся с краю, прикрепляют саморезами или заклепками. Их располагают в 20 сантиметрах друг от друга. Чтобы швы не повредились, их целесообразно заварить. Герметизация обеспечивается прокладками из резины.
Бесфланцевый метод требует соединения ребром жесткости из металлических полос. Он более экономичен: можно в короткие сроки собрать конструкцию, практически не используя дополнительных деталей.
Установка выполняется поэтапно:
- Система делится на блоки длиной до 15 метров.
- Все участки оснащаются местами крепления. Там делают отверстия нужных параметров.
- Прикрепляются винты. Для обработки стыков используют скотч или герметик.
- Все элементы и каналы соединяются в одну систему. Для ее закрепления используют хомуты или подобные детали.
- Полученную конструкцию поднимают и подвешивают на специальном оборудовании.
- Выполняется подключение к ранее установленному вентиляционному участку. Нужно следить за тем, чтобы стыки были заделаны.
Канал должен находиться далеко от отопительных систем. Дополнительно необходимо контролировать качество герметизации соединений. При прокладывании системы через стену понадобятся переходники — гильзы.
Монтаж проводят с утеплителем или без него. Его наличие помогает не допустить появления конденсата. Поэтому он обязателен в помещениях без отопления или под открытым небом. Иногда логично сделать звукоизоляцию.
При установке требуется избегать следующих ошибок:
- Отсутствие проекта. Это говорит о том, что не учитывались технические требования и параметры помещения. Без проекта система не будет функционировать стабильно. Возможно, придется сделать реконструкцию.
- Непрофессиональная установка. Системы не должны иметь резких изгибов. Требуется обеспечить плотность и прочность соединений. Это защитит от потерь тепла.
- Низкая установка решеток. Элементы нужно размещать не более чем в 15 сантиметрах от потолка. Именно там отмечается максимум загрязнителей воздуха.
- Неправильно выбранный диаметр. Этот параметр уменьшается по мере отдаления от вытяжки или вентилятора. Диаметр вторичных каналов не может быть больше, чем основных.
Монтаж всегда должен выполняться на основе технических документов. Перед их составлением проводится осмотр комнаты, поэтому удается корректно распределить точки притока и оттока. Потери энергии будут минимальными. При правильной установке система проработает долго.
Виды соединений
Есть несколько технологий соединения вентиляционных систем. Первая — на фланец. Для монтажа применяют сварку или заклепки. Фланцы эксплуатируемых деталей фиксируют крепежами. Между ним и вентиляцией размещают уплотнитель.
Метод имеет недостатки. Он требует много металла, а это влияет на стоимость системы. Также понадобится закупить крепеж. Специалист по монтажу должен иметь достаточно опыта: технология сложная. Но иногда другие варианты недопустимы.
Бывает крепление с шинорейкой. Это оцинкованный профиль в виде буквы L. Ширина стороны — 2-3 сантиметра. Фиксация на воздуховоде выполняется саморезами. Шинорейка дает системе жесткость, усиливает степень закрепления. Швы герметизируют. Для этого используют ленту или специальные составы.
Другой метод — сварка. Он непрактичный, поэтому к нему прибегают нечасто. Обычно тогда, когда система нетипичная. Например, если монтаж выполняется в комнате с высокой влажностью. Тогда соединение будет непроницаемым.
Круглые воздуховоды соединяют методом раструба. Их вставляют друг в друга, дополнительные закрепления отсутствуют. Стыки герметизируют специализированной прокладкой или герметиком. Соединение не применяется при работе с агрессивной или горячей средой. Оно актуально для бытовых вентиляций.
Профессиональный монтаж воздуховодов гарантирует правильное воплощение проекта и стабильную работу системы. Это защитит от вероятных проблем. Нельзя забывать и об обслуживании вентиляции. Своевременная очистка положительно влияет на функционирование.
