Типы приводов регулирующего клапана
Электропривод клапана отопления – это исполнительный механизм, который преобразует электрический сигнал в механическое движение штока регулирующего клапана. Его задача заключается в том, чтобы точно дозировать поток теплоносителя в зависимости от температуры наружного воздуха, параметров помещения или команды контроллера. В современных тепловых узлах именно привод обеспечивает стабильность, энергоэффективность и предсказуемость работы оборудования. Без него регулирование остается ручным и инерционным, а значит и менее точным.
Виды приводов, их достоинства и недостатки
На практике применяются несколько типов приводов, отличающихся принципом действия, скоростью, усилием и способом управления.

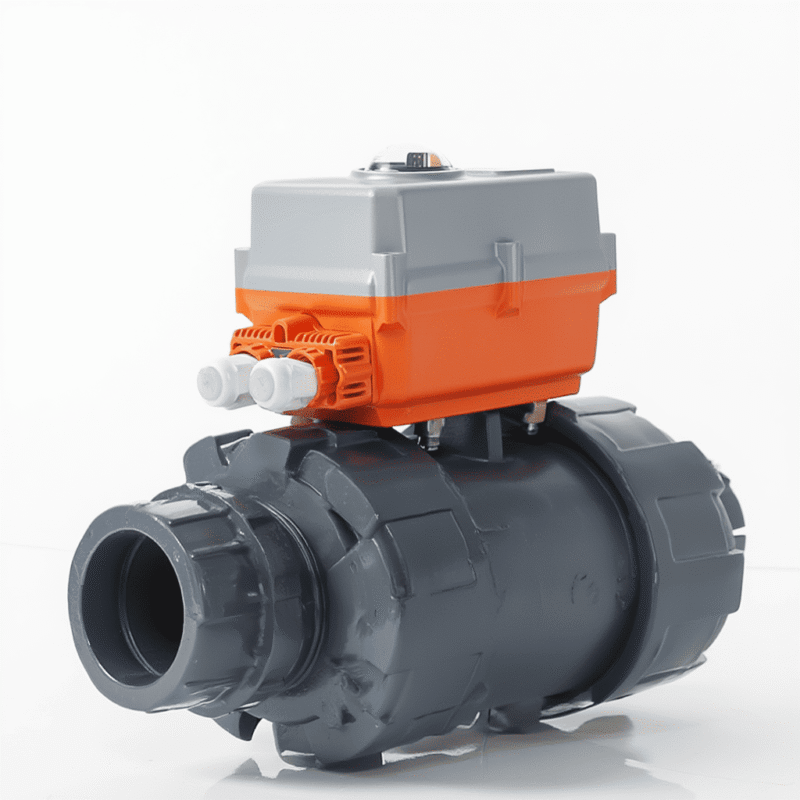

Электромеханические приводы – наиболее распространенный вариант в системах отопления. Внутри установлен электродвигатель и редуктор, которые перемещают шток клапана линейно или поворачивают его на определенный угол. Они бывают одно- и многооборотные, с двухпозиционным управлением (открыто/закрыто), трехпозиционным или с аналоговым сигналом 0-10 В и 4-20 мА. Преимущества – высокая точность позиционирования (до долей миллиметра или градусов), возможность обратной связи, широкий диапазон усилий (от 100 Н до нескольких кН). Недостатки – зависимость от качества электропитания и более высокая стоимость по сравнению с простыми решениями.
Электропривод смесительного клапана применяется в трехходовых и четырехходовых узлах, где требуется смешивание горячего и обратного потока. Обычно это поворотные устройства с углом хода 90° или 180°. Их плюс – плавная регулировка температуры подачи, особенно в погодозависимых схемах. Минусом является необходимость точного подбора по крутящему моменту и времени хода, иначе возможны колебания температуры.
Термоэлектрические (термостатические) приводы работают на основе нагрева рабочего элемента. При подаче напряжения термоэлемент расширяется и выдвигает шток. Они компактны, потребляют мало энергии (2-5 Вт), часто используются на коллекторах теплого пола. Недостаток – медленная реакция (время полного открытия может достигать 2-3 минут) и ограниченное усилие.
Пневматические приводы применяются преимущественно в крупных зданиях и на промышленных объектах. Они устойчивы к высоким температурам и очень надежны. Однако требуют наличия сжатого воздуха и сложнее в интеграции.
Гидравлические приводы отличаются большой мощностью и применяются в тепловых пунктах с крупными диаметрами трубопроводов. Они способны развивать значительное усилие, но сложны в обслуживании и дороже по стоимости.
Основные критерии выбора
Первый параметр – тип и диаметр клапана. Необходимо знать требуемое усилие или крутящий момент. Например, для малых DN15-DN25 достаточно 2-5 Н·м, а для DN50 и выше – 10-20 Н·м и более. Недостаточный запас по усилию приведет к неполному перекрытию потока.
Второй критерий – тип сигнала управления. В простых системах подойдут двухпозиционные модели. Для точного регулирования температуры лучше использовать приводы с аналоговым управлением. Они обеспечивают плавное изменение положения и минимизируют температурные колебания.
Также необходимо обратить внимание на время полного хода. В системах отопления оптимально 60-180 секунд, чтобы исключить гидроудары и резкие перепады температуры. Обязательно обратите внимание на степень защиты корпуса (IP54, IP65 и выше), особенно если оборудование устанавливается в неотапливаемых или влажных помещениях.
Совместимость с регулирующая арматура обязательна: способ крепления (резьбовой, фланцевый, зажимной), длина штока и тип соединения должны соответствовать конструкции клапана. Если оборудование подключается к общей системе автоматизации, важно учитывать наличие интерфейсов связи, обратной связи по положению и возможность аварийного ручного управления.
Типичные ошибки
Корректная работа регулирующего клапана невозможна без точно подобранного привода. К стандартным ошибкам относятся:
- Подбор привода без расчета требуемого усилия или крутящего момента.
- Выбор устройства «по диаметру трубы», а не по характеристикам клапана.
- Отсутствие запаса по мощности при работе с плотным теплоносителем.
- Установка двухпозиционной модели там, где требуется плавное регулирование.
- Игнорирование совместимости с регулирующей арматурой.
- Неправильный выбор времени хода, вызывающий колебания температуры.
- Монтаж с перекосом или без калибровки крайних положений.
- Подключение без учета параметров напряжения и сигнала управления.
- Отсутствие интеграции или некорректная настройка в системе автоматизации.
- Эксплуатация в условиях, не соответствующих классу защиты корпуса.
Ошибки на этапе выбора или монтажа приводят к разбалансировке узла, перегревам, частым циклам включения и ускоренному износу оборудования.
Привод регулирующего клапана – это связующее звено между датчиком температуры и гидравлической частью системы отопления. От его характеристик зависят стабильность работы, точность поддержания температуры и экономичность потребления энергии.
