Как выбрать подходящий шаровой кран

Надежность систем отопления и водоснабжения зависит от запорной арматуры. В случае протечки трубы от качества шаровых кранов зависит, будет ли затоплено помещение или удастся предотвратить аварию. Если устройство подобрано правильно, затворный механизм останется подвижным и полностью герметичным на протяжении всего периода эксплуатации.

Выбор зависит от разных факторов, в том числе условий эксплуатации. Надежный бюджетный вариант – кран двухходовой, который позволяет моментально перекрыть поток воды для проведения ремонта или локализации аварии. Такие краны используются для закрытия или открытия потока. Трехходовые используют в сложных системах отопления и водоснабжения, они имеют дополнительную функцию – разделение и смешивание потока.

Конструкция шарового крана

Популярность шаровых кранов вызвана простотой их конструкции, надежностью. Внутри корпуса располагается гладкая сфера с цилиндрическим сквозным отверстием. Когда ось этого отверстия совпадает с направлением трубы, кран находится в открытом положении, практически не создает сопротивления потоку.

Поворот рукоятки на 90 градусов смещает это отверстие относительно оси трубы. В результате движение воды или газа полностью блокируется. Рукоятки часто окрашивают в красный цвет для горячей воды или синий – для холодной.

Элементы конструкции шарового крана:

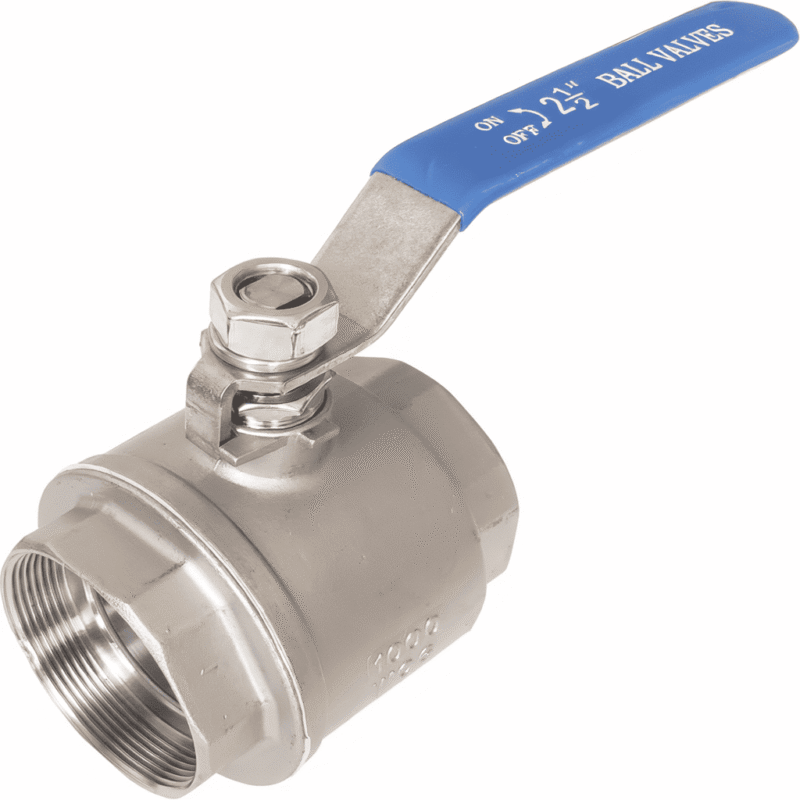

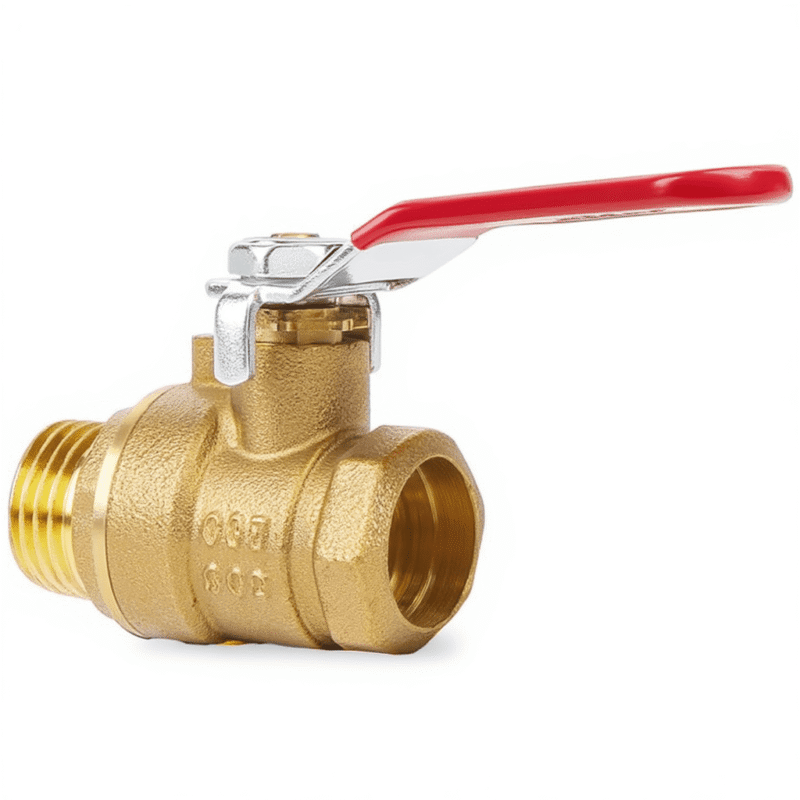

1. Корпус. Чаще всего латунный, нержавеющий или стальной. Корпус бывает разборным (этот вариант удобен для обслуживания) или цельносварным (более надежный). Корпус из латуни марки CW617N устойчив к коррозии, выдерживает повышенные механические нагрузки при монтаже, температурные расширения в отопительных контурах.
2. Затворный шар – сферическая пробка со сквозным отверстием, обычно покрытая хромом для прочности. Чаще всего шар изготавливается из латуни с алмазной шлифовкой поверхности с последующим хромированием. Благодаря гладкому покрытию, известковые отложения на металле, из-за которых механизм со временем может заклинить, практически не образуются.
3. Шток (шпиндель). Шток передает вращательное движение от ручки к шару. Монтируется изнутри корпуса, поэтому его не выбивает при резких перепадах давления.
4. Сальниковый узел. Отвечает за герметичность в месте выхода поворотного штока из корпуса. В бюджетных моделях используются нерегулируемые уплотнения, которые при износе начинают пропускать воду и требует полной замены запорного устройства. Если сальник оснащен поджимной гайкой, то в случае возникновения протечек через годы интенсивного использования, герметичность восстанавливается подтягиванием гайки ключом без демонтажа.
5. Седла (уплотнительные кольца) – обеспечивают плотное прилегание шара и легкий ход рукоятки. Изготавливаются из синтетического каучука или термостойкого фторопласта (более герметичные).
6. Рукоятка (привод) – ручка-рычаг или «бабочка» для ручного управления. Изготавливается из алюминия или стали с полимерным покрытием для удобного захвата.

Сочетание прочного корпуса, отполированного затвора и эластичных седел позволяет арматуре выдерживать тысячи циклов открытия и закрытия без потери герметичности. Благодаря такой конструкции шаровые модели лучше всего подходят для ответственных участков трубопровода – такой механизм не подведет в критической ситуации.

Назначение

Шаровые вентили работают в двух положениях – полностью открыто или, наоборот, закрыто. Из-за полнопроходного канала внутри шара устройство не создает препятствий для потока, поэтому шум и избыточное давление в системе исключены.

Есть несколько основных функций, которые выполняют затворные устройства в инженерных сетях:

• установка на вводе в здание или квартиру позволяет мгновенно перекрыть воду при разрыве трубы, остановить затопление;
• монтаж перед котлами, насосами, бойлерами дает возможность снимать оборудование для ремонта или чистки без слива воды из всей системы;
• краны ставят перед счетчиками и фильтрами для их удобной замены или промывки сетки от накопившейся грязи;
• запорная арматура позволяет отключать отдельные ветки (например, только второй этаж или контур теплого пола), при этом не останавливать отопление во всем доме.

Двухходовой кран не подходит для регулировки температуры. Для смешивания потоков используется трехходовой регулирующий клапан.

Разновидности

Выбор арматуры зависит от требуемой пропускной способности системы и особенностей монтажа. Особенности и различия между видами устройств представлены в таблице:

Выбор между этими типами арматуры влияет на гидравлику, ремонтопригодность системы. Например, использование полнопроходных моделей предотвращает падение давления на длинных участках. Вентили с накидной гайкой исключают необходимость демонтажа целых сегментов труб при выходе из строя одного элемента.

Как правильно выбрать кран

При выборе запорной арматуры недостаточно просто подобрать нужный диаметр. Чтобы устройство выдержало давление и не треснуло при монтаже, нужно обратить внимание на несколько параметров:

1. Материал и вес. Качественный кран изготавливается из горячепрессованной латуни (марка CW617N). Он должен быть тяжелым. Если кран легкий, значит это силумин или цинковый сплав. Такие устройства хрупкие, часто лопаются при затяжке резьбы или от температурного расширения труб.
2. Покрытие шара. Поверхность затворного шара должна иметь зеркальный блеск. Мутный или шероховатый шар быстро обрастет солевыми отложениями, которые повредят уплотнители. Кран перестанет удерживать воду.
3. Маркировка. На корпусе надежного изделия всегда четко отлиты товарный знак производителя, размер (например, DN20) и рабочее давление (PN25 или PN40). Отсутствие маркировки или размытые буквы – признак подделки и плохого качества.
4. Конструкция штока. Лучше выбирать модели, где шток вставлен изнутри. Такая конструкция не допустит вылета шпинделя из корпуса при резком скачке давления в системе.

При подборе запорной арматуры нужно ориентироваться на расчетные показатели давления и температуры. Например, для квартир достаточно давления PN25, для частных домов с мощным насосным оборудованием лучше выбирать PN40. Для воды, газа или агрессивных хладагентов требуются разные типы уплотнительных материалов.

Особенности эксплуатации

Долговечность шаровых кранов зависит от соблюдения режима эксплуатации. Если кран не соответствует условиям эксплуатации, это приведет к деформации уплотнений и заклиниванию шара. Чтобы избежать поломок, достаточно соблюдать простые правила:

• не использовать рычаги или ключи для увеличения усилия при открытии крана;
• минимум 2 раза в год производить полный цикл «открытия-закрытия» для очистки шара от накипи;
• избегать замерзания воды внутри корпуса, поскольку расширение льда разрушит его;
• при монтаже следует избегать чрезмерного усилия, чтобы не спровоцировать появление микротрещин в металле;
• использование качественных уплотнительных материалов обеспечит герметичность резьбового соединения без перетяжки.
• следить, чтобы затвор всегда находился в одном из крайних положений – эксплуатация в полуоткрытом состоянии сократит ресурс уплотнительных колец в несколько раз.

Грамотный подход к выбору, соблюдение правил эксплуатации и своевременное обслуживание шаровых кранов гарантирует, что система отопления или водоснабжения будет работать бесперебойно и стабильно, без протечек и внеплановых ремонтов.
